正弦規是利用三角法測量角度的一種量具。一般用來測量帶有錐度或角度的零件。因其測量結果，是通過直三角形的正弦關系來計算的，所以稱為正弦規。

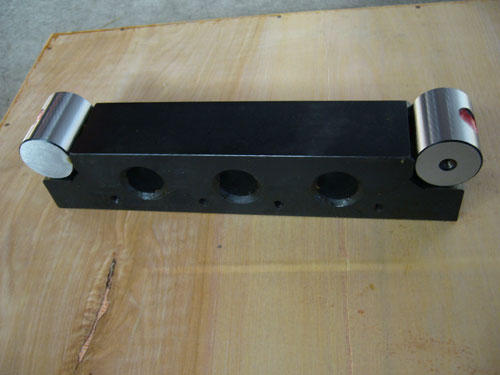

它主要由一準確鋼制長方體—主體和固定在其兩端的兩個相同直徑的鋼圓柱體組成。其兩個圓柱體的中心距要求很準確，兩圓柱的軸心線距離L一般為100毫米或200毫米兩種。工作時，兩圓柱軸線與主體嚴格平衡，且與主體相切。
技術要求
1、正弦規工作面不得有嚴重影響外觀和使用性能的裂痕、劃痕、夾渣等缺陷。
2、正弦規主體工作面的硬度不得小于664HV，圓柱工作面的硬度不得小于712HV，擋板工作面的硬度不得小于478HV。
3、正弦規主體工作面的粗糙度Ra的大允許值為0.08μm，圓柱工作面的表面粗糙度Ra的大允許值為0.04μm，擋板工作面的表面粗糙度Ra的大允許值為1.25μm。
4、正弦規各零件均應去磁，主體和圓柱進行穩定性處理。
5、正弦規應能裝置成0°~80°范圍內的任意角度，其結構剛性和各零件強度應能適應磨削工作條件，各零件應易于拆卸和修理。
6、正弦規的圓柱應采用螺釘?shù)毓潭ㄔ谥黧w上，且不得引起圓柱和主體變形；緊固后的螺釘不得露出圓柱表面。主體上固定圓柱的螺孔不得露出工作面。
|
