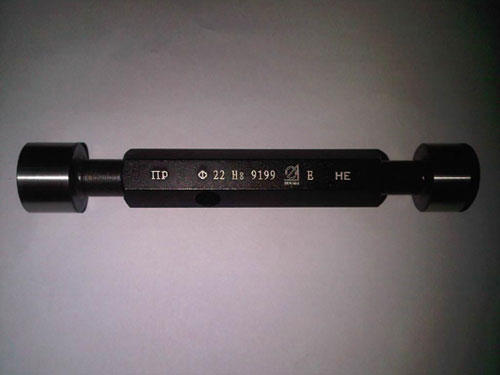

光滑孔用量規(光滑塞規)產品規格：各種光滑塞規IT6級以上（含6級）直徑1.6~320mm各種光滑環規，對表圈：直徑φ8-400mm精度為±0.002
1、光滑孔用量規(光滑塞規)測量的標準條件：溫度為20℃，測力為零。
2、光滑孔用量規(光滑塞規)檢驗工件大實體尺寸（即孔為小、軸為大尺寸）的量規稱通規。
檢驗工件小實體尺寸（即孔為大、軸為小尺寸）的量規稱止規。
3、符合尺寸判斷原則（即泰勒原則）的量規如下：
通規的測量面應是與孔或軸形狀相對應的完整表面（通常稱為全形量規），其尺寸等于工件的大實體尺寸，且長度等于配合長度。
止規的測量面應是點狀的，兩測量面之間的尺寸等于工件的小實體尺寸。
符合泰勒原則的量規，如在某些場合下應用不方便或有困難時，可在被檢驗工件的形狀誤差不致影響配合性質的條件下，使用偏離泰勒原則的量規。
4、用符合本標準的量規檢驗工件，如通規能通過，止規不能通過，則該工件應為合格品。
5、制造廠對工件進行檢驗時，操作者應該使用新的或者磨損較少的通規；檢驗部門應該使用與操作者相同形式，且已磨損較多的通規。
用戶代表在用量規驗收工件時，通規應接近工件的大實體尺寸，止規應接近工件的小實體尺寸。
6、用符合本標準的量規檢驗工件，如判斷有爭議，應該使用下述尺寸的量規解決：通規應等于或接近工件的大實體尺寸；止規應等于或接近工件的小實體尺寸；
|
