磁性V型架用途：同一般V型架。主要用來支承軸類、管類、套筒等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。

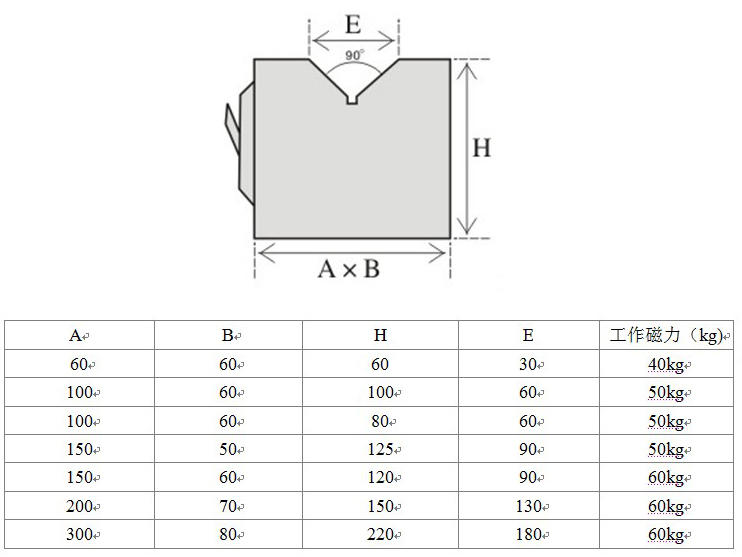

磁性V型架規(guī)格適用于圓柱形產(chǎn)品的加工檢測，校正產(chǎn)品的垂直度，同心度等。
一、磁性V型架按JB/T8047-95標準制造，也稱為V型架，常用的有三口磁性V型架，單口磁性V型架和五口磁性V型架。磁性V型架采用HT200-250材質，成對供應，主要用于軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
二、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
|
